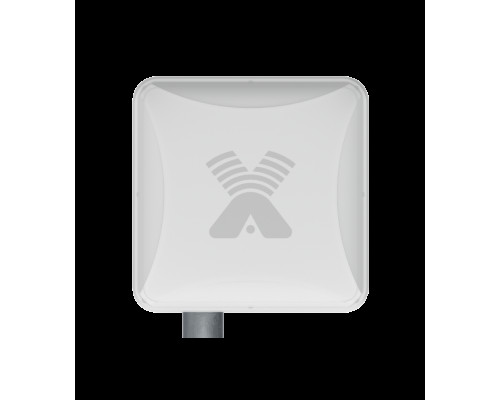

Антэкс PETRA BB FL MIMO

Общие сведения:

   Панельная антенна PETRA Broad Band 75 MIMO 2x2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• • 2G (GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2100, LTE2600)
  • WI-FI (IEEE 802.11b, g)

и в других системах диапазона 1700-2700 МГц. PETRA BB 75 MIMO 2x2 является  антенной средней направленности и  подходят для использования в системах связи на удалении до 10км. Тип антенны – синфазная полосковая решетка. Благодаря поддержки антенной технологии MIMO 2x2, скорость передачи данных  может достигать 150 Мб/с (при использовании оборудования cat.4).

Антенна может поставляться с металлическим (Petra BB 75 MIMO)  или с пластиковым (Petra BB FL MIMO) креплением. Металлическое крепление позволяет изменять угол места антенны и плавно менять наклон поляризации антенны. Бюджетное пластиковое крепление снабжено червячным хомутом,  позволяет дискретно (с шагом 45°) менять наклон поляризации антенны, но не позволяет менять наклон антенны в вертикальной плоскости, что допустимо при удалении от БС или от источников отраженного сигнала  более чем на несколько сотен метров, и при отсутствии перепада высот соизмеримого с удалением.

Для подключения облучателя к роутеру/модему используется ТВ кабель типа SAT703 и др. Соединения обеспечиваются при помощи F-разъемов. Данное решение позволяет ускорить процесс монтажа антенной системы, получить значительную экономию на соединительных кабелях.

Достоинства антенны PETRA Broad Band 75 MIMO 2x2:

• Активные излучателя надежно защищены от осадков корпусом из ультрафиолетостойкого пластика и имеют увеличенный срок службы.
• Гибкая комплектация узла крепления.
• Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.
• Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника (при небольшой длине соединительного фидера между сетевой картой и антенной).

Комплект поставки:

• Антенна PETRA BB 75 MIMO 2x2
• Крепление для установки на мачту/трубу
• Инструкция по установке антенны с металлическим креплением / с пластиковым креплением
• Упаковка из микрогофрокартона

Дополнительное оборудование:

• Пигтейлы для соединения модема и антенны (опция)

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.
