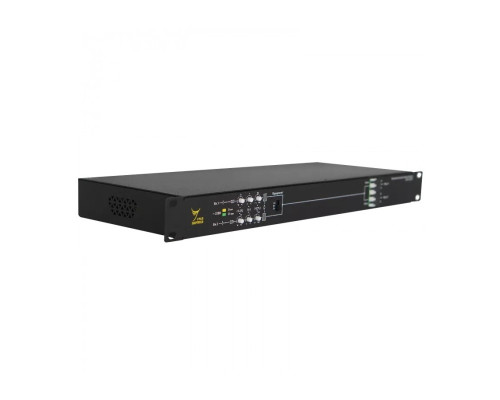

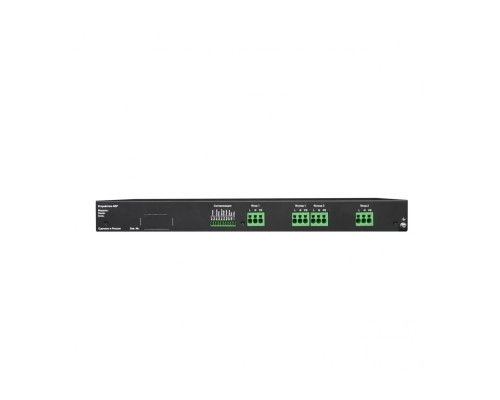

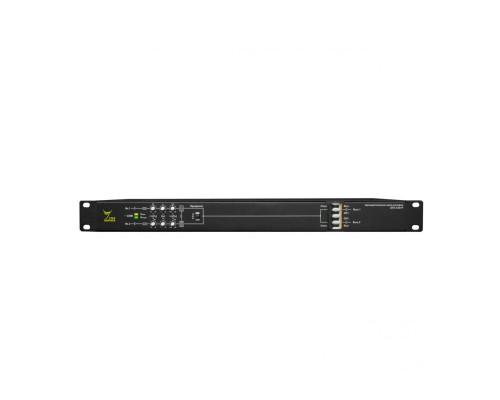

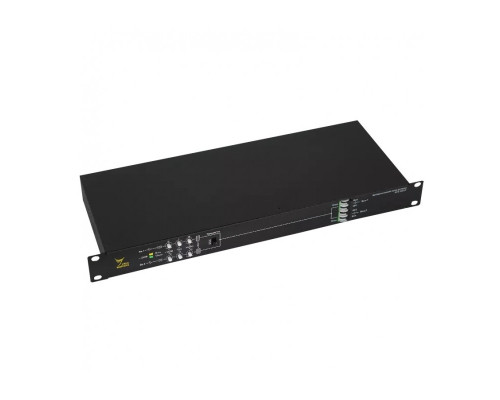

ATS-1201

Электронно-механический АВР ATS-1201 (Automatic Transfer Switch) представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.

Данное устройство используется в системах электроснабжения телекоммуникационного оборудования, комплексах хранения, обработки и передачи данных, шкафах автоматики и управления промышленным оборудованием и технологическими процессами.

Интерфейс АВР-1201 позволяет пользователю самостоятельно определить уставки напряжения для каждого входа, в диапазоне которых напряжения на входах соответствуют норме и задать индивидуальное значение времени задержки, по истечении которого вход переходит в состояние готовности.

Основные характеристики

• Время переключения 18-34 мс;

• Компактное устройство, занимающее 1U пространства;

• Настройка уставок напряжения и выбора основного ввода;

• Две ступени защиты от одновременного включения обоих вводов;

• Отсутствуют токи утечки;

• Наличие сигнальных контактов.

Основные функции

• Контроль наличия и действующего значения напряжения на входах;

• Подтверждение состояния готовности входов;

• Переключение питания нагрузки на приоритетный вход после его перехода в состояние готовности;

• Переключение питания нагрузки с основного на находящийся в готовности резервный вход, в случае полного пропадания, выхода за уставки или резкого скачка напряжения на основном входе;

• Отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего норме или при его полном отсутствии;

• Индикация режимов работы устройства;

• Передача по сигнальным каналам информации о соответствии напряжения на входах, соответствии уставкам, активном входе и приоритетном входе.
