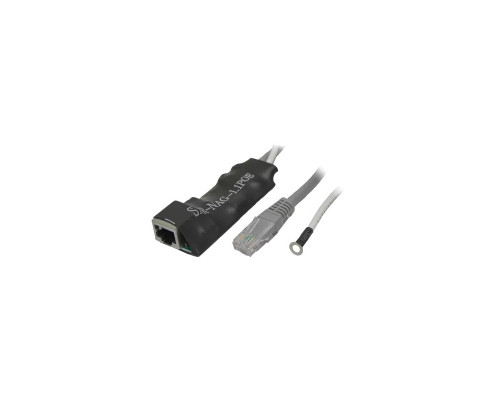

Nag-1.1POE

Назначение Nag-1.1POE:

Эффективная защита порта Ethernet 10/100 Mbps, а также для защиты цепей дистанционного питания, до 48 Вольт, подводимого по парам   4-5(+) и 7-8(-). В том числе защита информационных пар, 1-2 и 3-6, по которым производится питание устройств -Cтандарт 802.3af.

Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, в том числе с PoE, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и т.п.

Область применения: Грозозащита, молниезащита эффективна при установке на медные порты оборудования при длине кабеля более 10 метров.

Типичная установка: на камеру, как с отдельным питанием, так и с PoE на WI-FI точку доступа или маршрутизатор, как с отдельным питанием, так и с PoE на коммутатор доступа на абонентском коммутаторе.

Принцип действия и технические характеристики: Грозозащита имеет модифицированную схему по сравнению с классической APC. Для того, чтобы обеспечить прохождение напряжения через грозозащиту по информационным парам, и при этом создать защиту от перенапряжений, грозазащита

NAG-1P доработана следующим образом:

• удалена защита по постоянному напряжению.

• удалена защита от 50 Гц наводок.

• защита информационных пар расширена до 70 вольт, обеспечив свободное прохождение напряжений PoE.

• два супрессора выполняют роль быстрой синфазной и противофазной защиты, напряжений свыше 70 вольт

• один мощный супрессор на парах 4,5 и 7,8 для быстрой защиты от напряжений свыше 70 Вольт

• два разрядника защищают порт от мощных синфазных и противофазных помех до 5000 Вольт.

• один разрядник на парах 4,5 и 7,8 для мощной синфазной и противофазной защиты от напряжений до 5000 Вольт

Таким образом, происходит четыре ступени защиты и на выходе получается "чистый" сигнал Ethernet 10/100B

Длина кабеля = 0.5 метра

Схема грозозащиты проходная, не имеет направленности

Типовая установка внутри помещений (опционально IP55)

Типовое исполнение термоусадка

Пропускная способность Data 10/100Base Ethernet

Поддерживаемые типы PoE IEEE 802.3af классы 0-4,  IEEE 802.3at PoE+, Passive PoE

Максимальное напряжение PoE 70 вольт

Максимальное напряжение Data 70 вольт

Размеры 70*30*18

Грозозащита не подлежит обязательной сертификации: отказное.

Наиболее распространённые ситуации вызывающие проблемы при эксплуатации грозозащиты:

• использование зануления вместо заземления

• использование двух разных контуров заземления на одной линии

• использование заземления на одном контуре с аппаратурой у которой gnd соединён с земляным контуром
