SPL-500007

Конструкция кроссового коммутационного оборудования (коммутационных панелей), используемого для подключения симметричных электрических кабелей кабелей СКС SPL Essential LAN на основе медных витопарных проводников с характеристическим сопротивлением 100 Ом, выполняется
на основе контактов со смещением изоляции (IDC) и обеспечивает:

• коммутацию кабельных подсистем при помощью коммутационных шнуров;
• подключение активного сетевого оборудования к кабельной системе СКС SPL Essential LAN;
• идентификацию цепей с целью их администрирования;
• стандартную цветовую кодировку контактов для идентификации коммутационных полей.

Коммутационное оборудование обеспечивает работоспособность СКС SPL Essential LAN в рабочем диапазоне температур от -10 до +60°С.
Модульные гнёзда коммутационного оборудования рассчитаны на число сопряжений с модульными вилками соответствующей конструкции не менее 750 раз.
Конструктивное исполнение коммутационного оборудования выполнено в неэкранированном варианте.

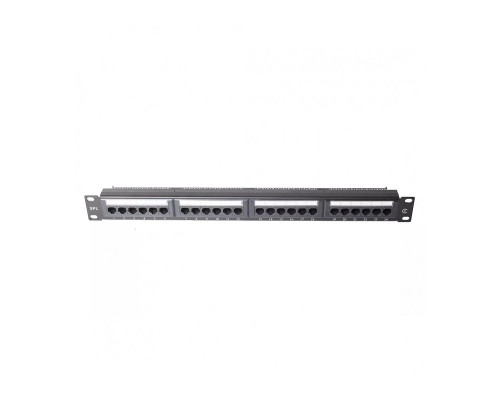

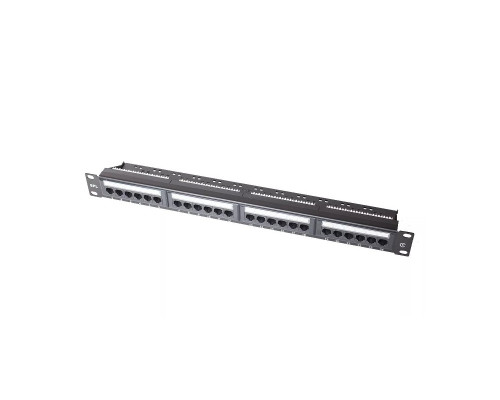

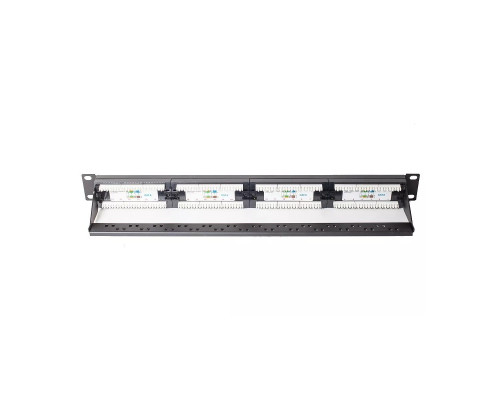

Коммутационные панели предназначены для монтажа в 19” монтажный конструктив и имеют неэкранированные порты RJ-45 категории 6 Класса Е с вертикально расположенными IDC контактами с тыльной стороны.

Поставляются в варианте исполнения:
• 1U на 24 порта RJ-45.

Таблица цветовой кодировки IDC контактов позволяет заделывать кабель в соответствии со схемами разводки контактных проводников :Т568А или Т568В.
Диапазон частот коммутационной панели позволяет ей работать до 250 МГц в соответствии с категорией 6 Класса Е.
Поддержка сетевых протоколов и приложений: 1000BASE-T Ethernet (1000 MБит/с), 155 Mбит/с ATM, 100 Mбит/с TP-PMD, 100 MБит/с Ethernet (100BASE-T).
Скорость передачи: до 622 Mбит/с для других систем и сетевых приложений, до 1 Гбит/с для Ethernet 1000BASE-TX.
Коммутационные панели имеют сквозную нумерацию портов, а также оснащены продуман- ной системой с нанесенным уникальным номером порта как с фронтальной, так и с тыльной сторон.
