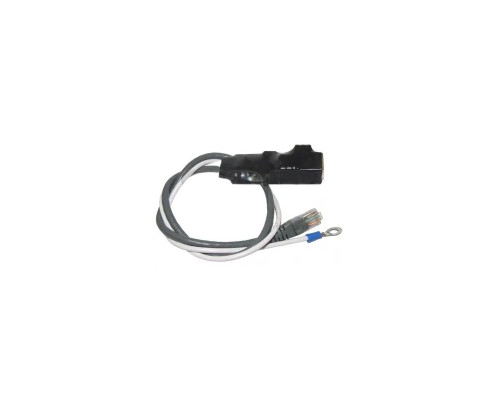

Nag-1-P

Назначение:

Эффективная защита порта Ethernet 10/100 Mbps, а также для защиты цепей дистанционного питания, подводимого по парам   4-5(+) и 7-8(-). Cтандарт 802.3af не поддерживается. Схема защиты Ethernet – Nag 1.2. Предназначена для защиты оборудования, в частности медных портов коммутаторов, камер, WI-FI маршрутизаторов, в том числе с Passive PoE, от электрических наводок, помех, возникающих на подключенном кабеле UTP в результате воздействия электрических разрядов, молний, и т.п.

 Область применения:

Грозозащита эффективна при установке на медные порты оборудования при длине кабеля более 10 метров.
Типичная установка:

• на камеру, как с отдельным питанием, так и с Passive PoE
• на WI-FI точку доступа или маршрутизатор, как с отдельным питанием, так и с Passive PoE
• на коммутатор доступа

• на абонентском коммутаторе.

Принцип действия и технические характеристики:

Грозозащита имеет модифицированную схему по сравнению с классической APC.

• два супрессора выполняют роль быстрой синфазной и противофазной защиты, от напряжений свыше 7 вольт
• индуктивности защищают порт от синфазных помех переменного характера, 50 Гц
• конденсаторы "обрезают" постоянную составляющую помех
• один мощный супрессор на парах 4,5 и 7,8 для быстрой защиты от напряжений свыше 70 Вольт
• два разрядника защищают порт от мощных синфазных и противофазных помех до 5000 Вольт.
• один разрядник на парах 4,5 и 7,8 для мощной синфазной и противофазной защиты от напряжений до 5000 Вольт

Таким образом, происходит шесть ступеней защиты и на выходе получается "чистый" сигнал Ethernet 10/100B с Passive PoE.
